糊盒機勾底裝置結構調整方法

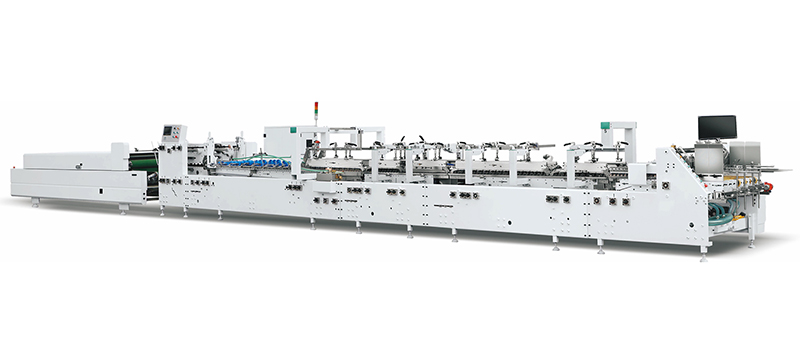

在包裝印刷行業中，糊盒機主要是將印刷好、模切成型的紙板折疊成型并粘好糊口。糊盒機的結構組成有輸紙部、預折部、勾底部、成型部、壓盒部，其中勾底裝置由于調整困難，存在適應差的缺陷，一般只能適應一兩種通用盒型。

那么，為了解決這一問題，研發了一種結構合理、使用靈活方便、適用范圍廣的糊盒機勾底裝置，其特征在于包括橫向滑桿，橫向滑桿的兩端設有l形的支腿，兩條支腿的下端通過銷軸鉸接在底座上，底座上鉸接部位的前側下方和上側后方分別設有前翻轉限位塊和后翻轉限位塊，橫向滑桿向前翻轉，當側支腿接觸到前翻轉限位塊時側支腿處于水平位置，橫向滑桿向后翻轉，當側支腿接觸到后翻轉限位塊時，側支腿處于向后傾斜狀態，橫向滑桿上設有勾底組件，勾底組件包括滑塊，滑塊套裝在橫向滑桿上，滑塊上端面設有滑塊緊固螺栓和縱向懸臂，縱向懸臂前部設有長條孔，懸臂緊固螺栓穿過長條孔與滑塊連接，縱向懸臂的前端與豎向桿連接，縱向懸臂部設有豎向桿安裝孔，豎向桿安裝孔的前側設有夾臂，夾臂的一側設有豎向桿緊固螺栓，豎向桿的下端設有勾底條底座，勾底條底座的側面設有旋轉座，旋轉座為中空結構，設有與勾底條匹配的勾底條孔，勾底條后端穿過旋轉座，旋轉座的一側設有勾底條緊固螺栓。

這種新的糊盒機勾底裝置使用時通過底座固定安裝在自動糊盒機的勾底部，橫向滑桿水平懸放在自動糊盒機山上方，橫向滑桿向前翻轉，當側支腿接觸到前翻轉限位塊時側支腿處于水平位置，此時橫向滑桿上的勾底組件貼近自動糊盒機，通過調整滑塊在橫向滑桿上的位置（x軸），豎向桿與橫向滑桿之間的距離（y軸），勾底條底座與縱向懸臂之間的距離（z軸）即可對勾底條的位置進行準確調整，勾底條的夾持位置可以通過勾底條緊固螺栓調整（夾持部位靠前，則勾底條的彈性變形小，夾持部位靠后，則勾底條的彈性變形大）。上述位置和勾底條的夾持位置均實現調整好，使用時，橫向滑桿向前翻轉到位即可進行勾底操作，使用完畢后橫向滑桿向后翻轉，勾底組件即離開工作部位，其無論是進入工作位還是離開工作位，均很便捷且不影響自動糊盒機的正常工作。
