XS-650/850/1100 B 勾底全自動高速糊盒機
產品詳情
設備型號：勾底全自動高速糊盒機

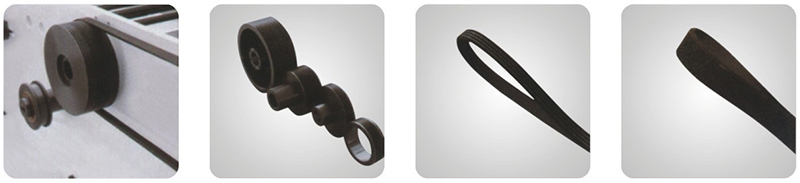

糊盒機多楔帶 Multi-Wedge Belt
糊盒機局部圖展示 PARTIAL PICTURES OF MACHINE

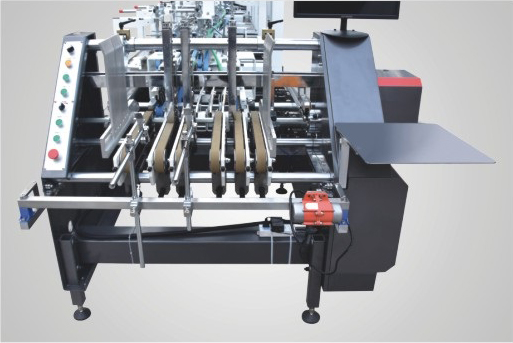

 | 飛達部 Feeder ◆左右側擋板抬升操作方便。 ◆給紙部的送紙皮帶可獨立調節,有xiao確保送紙平穩順暢。 ◆伺服電機,單獨調速有xiao確保紙張間距均勻。 ◆送紙吸風裝置(選配）。 |

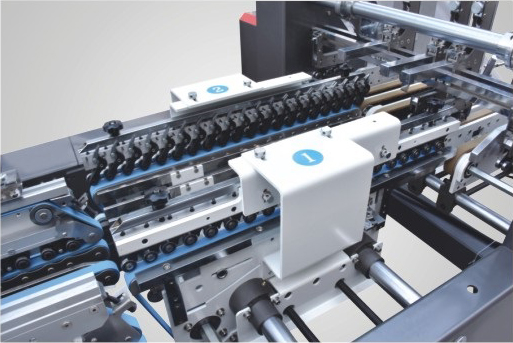

 | 校正部 Alignment ◆送紙部送出的紙板經校正部糾偏導正,使之紙板直線走向。 ◆校正部上壓驅動能上下調整，以適應不同紙板厚度,提供穩定保證。 |

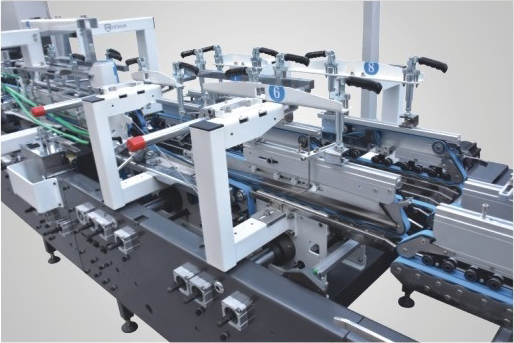

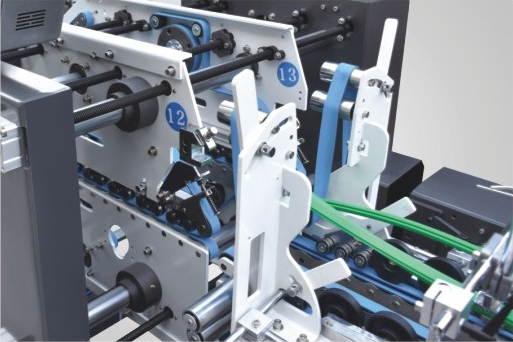

 | 鎖底部 Lock Bottom 3組傳送帶結構,分段式上帶板功能,能有xiao克服異型盒產品生產出現的問題。 中上帶板為可拆卸式,可視產品需求拆裝調試。 |

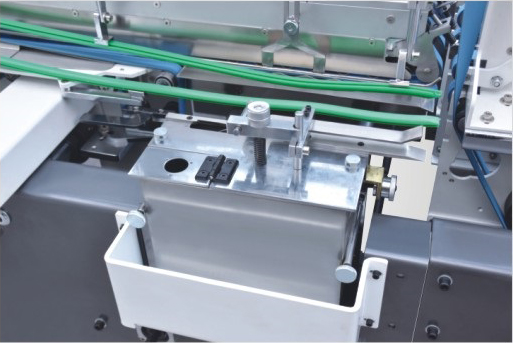

 | 下糊盒單元 Lower Gluing Unit ◆機械式左右下糊筒，采用膠輪和膠缸分離式設計，高速不甩膠，方便清潔保養。 ◆糊輪寬5mm，也可根據產品任意更換。 |

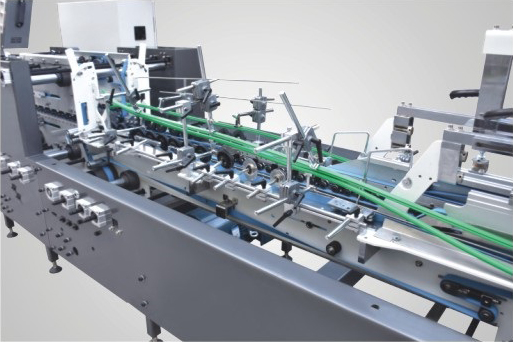

 | 本折部 Folding Section ◆3板式傳動帶板結構,中板可獨立拆卸,方便小盒成型。 ◆左右外折皮帶速度可獨立微調，確保成型精度。 |
 | 輸出部 Transfer Section ◆單獨電機獨立變頻。 ◆上下皮帶伸縮調整簡單易操作。 ◆配備高速電子踢腳計數器。 |

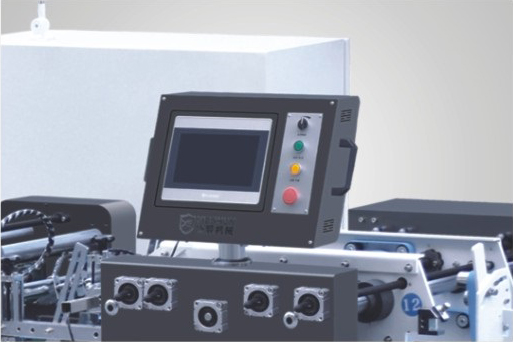

 | 控制系統 Control Panel ◆采用10寸大屏，操作方便,直觀。 ◆多種語言可選。 ◆記憶功能和遠程控制(選配）。 |

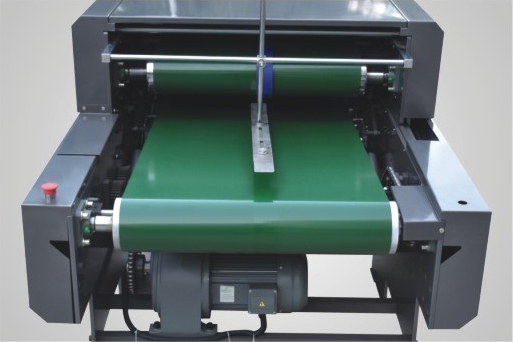

 | 輸送部 Conveyor ◆自動模式下設置盒子間距,皮帶速度和主機速度比例聯動，當光電檢測到盒子時皮帶移動。 ◆手動模式下,皮帶以恒定速度移動，不收主機速度影響。 ◆壓力部采用氣壓式壓合，壓力控制更精準,產品粘合效果更有保證。 |
糊盒機參數 Machine Parameters
XS-650/850/1100B 適用于生產直線盒、鎖底盒及雙側邊貼盒等; Suitable for straight line box, crashlock box, double sides box
| 型號 | Model | XS-650 B | XS-850 B | XS-1100 B |
|---|---|---|---|---|
| 適用紙質 | Suitable material | 200-800g/㎡卡紙,N/F&E瓦楞紙 200-800g/㎡cardboard and N/F&E flute corrugated board | ||
| 工作速度調節范圍 | Speed range | 0-400m/min | ||
| 點動速度 | Inching speed | 30m/min | ||
| z大出紙寬度 | Max blank width | 650mm | 850mm | 1100mm |
| 機械尺寸(長*寬*高) | Dimension(L) | 12500mm | 13000mm | 13500mm |
| Dimension(W*H) | 1400mm×1600mm | 1600mm×1600mm | 1850mm×1600mm | |
| 機械重量 | Mechanical weight | 5.5T | 7T | 8T |
| 機械功率 | Mechanical power | 14.2kw | 19kw | 19kw |
| 壓縮空氣 | Compressed air | 6bar | ||
| 空氣壓縮機能量 | Air compressor capacity | 10㎡/h | ||
| 儲氣罐能量 | Air tank capacity | 60L | ||

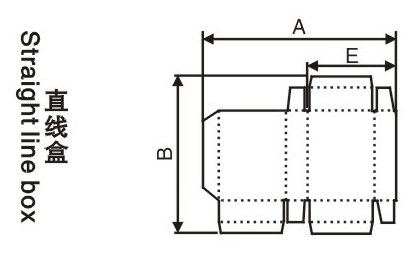

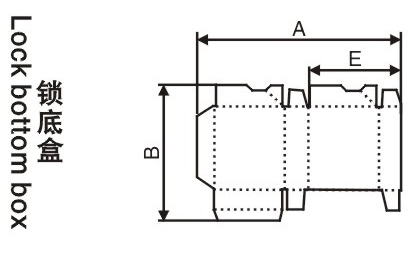

樣盒參數 Box Type
| 型號 Model | XS-650 B | XS-850 B | XS-1100 B | |
|---|---|---|---|---|
 | A | 130-650mm | 160-850mm | 170-1100mm |
| B | 100-600mm | 100-900mm | 100-900mm | |
| E | 60-320mm | 70-420mm | 70-540mm | |
 | A | 146-600mm | 170-800mm | 170-1050mm |
| B | 100-600mm | 170-900mm | 170-900mm | |
| E | 60-320mm | 80-420mm | 80-540mm |
